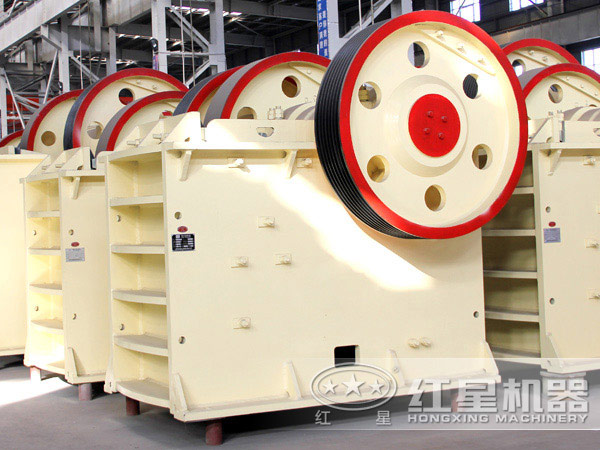

顎式破碎機簡介

顎式破碎機簡稱顎破，是出現較早的破碎設備，是迄今為止使用廣泛的初級破碎設備。顎破具有破碎比大、產品粒度均勻、結構簡單等特點。直到現在仍然廣泛地在選礦廠、冶金、化工、建材、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。在許多生產線中都需要配置顎式破碎機。

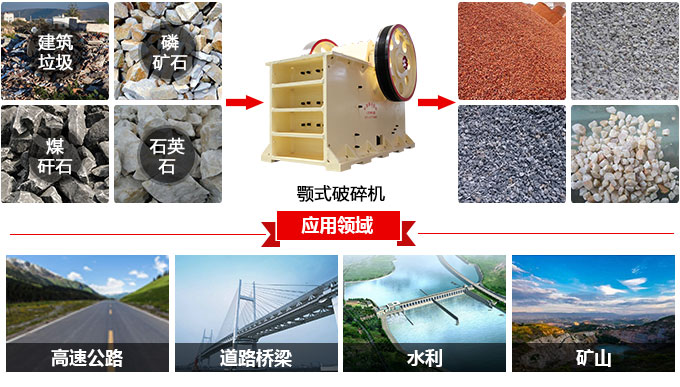

顎式破碎機用途

顎式破碎機作為一種常見的初級破碎設備，在采礦和采石過程中使用極其廣泛，尤其是露天采礦，或露天采礦作業中。顎式破碎機通常不是單獨工作的，一般配套于生產線的最頂端。將大塊物料進行初步破碎后再由其它設備進一步加工。顎式破碎機型號差別巨大。大型破碎機一臺重量可達幾十噸，生產能力更強。小型顎式破碎機非常小，重量幾百斤。

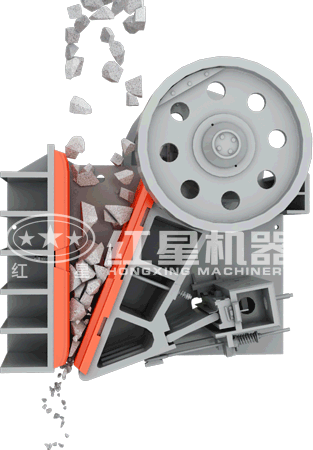

顎式破碎機工作原理

動顎懸掛在偏心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6.由于運動軌跡簡單，故稱簡單擺動顎式破碎機。

簡擺顎式破碎機結構緊湊簡單，偏心軸等傳動件受力較?。挥捎趧?dòng)顎垂直位移較小，加工時物料較少有過度破碎的現象，動顎顎板的磨損較小。

顎式破碎機類型

1.液壓顎式破碎機；
2.無磨削顎式破碎機；
3.沖擊顎式破碎機；
4.直接驅動顎式破碎機；
5.雙腔顎式破碎機；
6.楔輥式顎式破碎機；
7.歐版顎式破碎機.

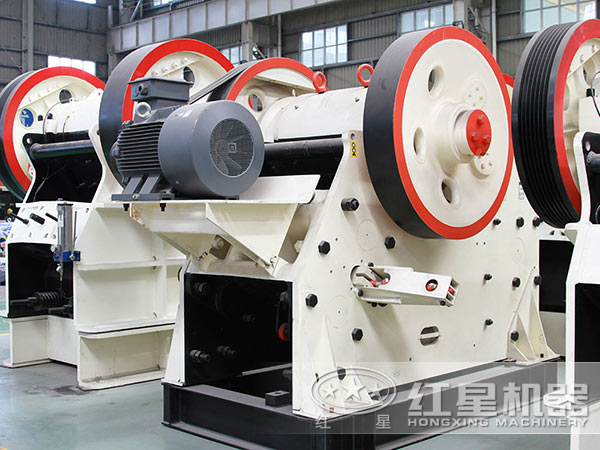

紅星顎式破碎機產品優勢

其短肘板、低懸掛、大擺角等技術運用，具有處理能力大，操作簡單，維修方便和使用壽命長等特點，其優質鋼板焊接、熱處理過的堅固機架，深受國內外客戶歡迎！
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎比大，產品粒度勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
4.潤滑系統安全可靠，部件更換方便，保養工作量??；
5.結構簡單，工作可靠，運營費用低；
6.設備節能：單機節能15%～30%，系統節能一倍以上；
7.排料口調整范圍大，可滿足不同用戶的要求；
8.噪音低，粉塵少。

鄂式破碎機技術參數

型號	進料口尺寸 (mm）	最大進 料粒度 (mm)	排料口調 整范圍 (mm)	處理能力 (t/h)	偏心軸轉速 (r/min)	電動機功率 (kw)	總重量 (t)	外形尺寸 （長×寬×高） (mm)
PE-150×250	150×250	125	10-40	1-3	250	5.5	0.8	720×660×850
PE-200×300	200×300	180	15-50	2-6	260	7.5	1.2	910×750×990
PE-200×350	200×350	180	18-70	3-10	260	11	1.5	1000×870×990
PE-250×400	250×400	210	20-60	5-20	300	15	2.8	1300×1090×1270
PE-400×600	400×600	340	40-100	16-60	275	30	7	1730×1730×1630
PE-500×750	500×750	425	50-100	40-110	275	55	12	1980×2080×1870
PE-600×750	600×750	500	150-200	80-240	275	55	15.8	2070×2000×1920
PE-600×900II	600×900	500	65-160	50-180	250	55	17	2190×2206×2300
PE-750×1060	750×1060	630	80-140	110-320	250	110	29	2660×2430×2800
PE-800×1060	800×1060	640	130-190	130-330	250	110	29.8	2710×2430×2800
PE-830×1060	830×1060	650	160-220	150-336	250	110	30.7	2740×2430×2800
PE-870×1060	870×1060	660	200-260	190-336	250	110	31.5	2810×2430×2800
PE-900×1060	900×1060	685	230-290	230-390	250	110	33	2870×2420×2940
PE-900×1200	900×1200	750	95-165	220-450	200	110	52	3380×2870×3330
PE-1000×1200	1000×1200	850	195-265	315-500	200	110	55	3480×2876×3330
PE-1200×1500	1200×1500	1020	150-350	400-800	180	160	100.9	4200×3300×3500
PE-1500×1800	1500×1800	1200	220-350	500-1000	180	280	122	5160×3660×4248
PE-1800×2100	1800×2100	1500	300-400	600-1200	160	400	150.6	6210×4013×4716
PEX-150×750	150×750	120	18-48	8-25	320	15	3.8	1200×1530×1060
PEX-250×750	250×750	210	25-60	13-35	330	30	5.5	1380×1750×1540
PEX-250×1000	250×1000	210	25-60	16-52	330	30	7	1560×1950×1390
PEX-250×1200	250×1200	210	25-60	20-61	330	37	9.7	2140×1660×1500
PEX-300×1300	300×1300	250	20-90	16-105	300	55	15.6	2720×1950×1600
